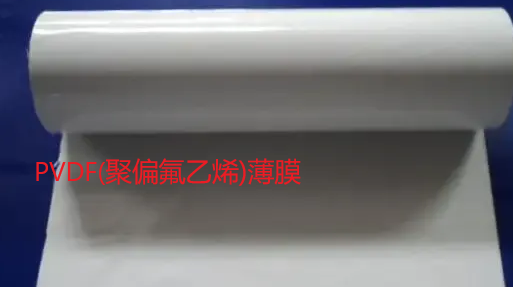

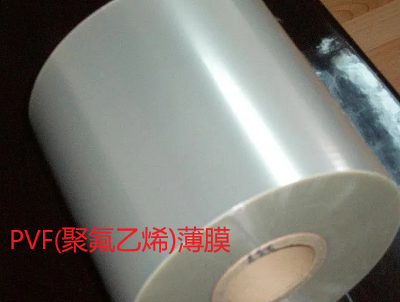

早期，背板關鍵材料聚氟乙烯(PVF)由杜邦公司于1940年發明，并冠以代號Tedlar。近年來，結構上具有相似特征的聚偏氟乙烯(PVDF)正逐步取代PVF，成為太陽能電池背板材料新的選擇。

　　PVDF的氟含量高于PVF，具有更出色的耐候性和阻濕性，比如，同樣厚度的PVDF薄膜的透濕性大概只有PVF的1/10。另外，PVDF的熱分解溫度更高(>316℃)，更利于加工，不易降解。

　　為了提升PVDF的綜合性能，往往還需要對PVDF聚合物膜進行改性處理，以增強阻濕性、耐候性、抗紫外粘結性、穩定性及加工性能。

　　對光伏背板用PVDF的性能要求是由背板的基本結構及工作環境等要求衍生來的，下面介紹PVDF的材料特點和改性方法，最后著眼于背板應用，從功能需求角度綜述PVDF的相關改性研究進展。

　　太陽能電池背板的基本結構及材料

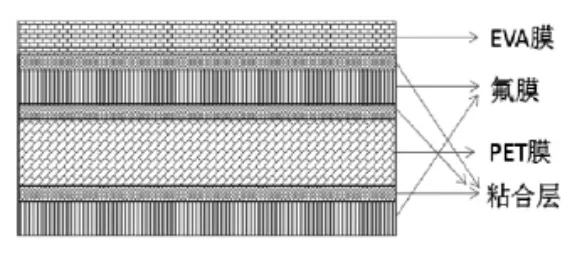

　　背板膜作為太陽能電池組件的重要封裝材料，典型的結構如圖所示，最外層為耐候性很好的氟樹脂，具備良好的抗腐蝕能力，能阻隔水汽，抗紫外線老化，中間為PET聚酯薄膜，絕緣性能良好并保障力學強度，外層氟膜和PET之間通過粘合膠粘結，內層薄膜與EVA粘結后銜接到電池晶片上。

　　氟樹脂主要為聚氟乙烯(PVF)和聚偏氟乙烯(PVDF)。此外，還有無氟背板膜，即通過膠黏劑將多層的PET粘結起來。鑒于氟樹脂具有優異的化學穩定性和耐候性，其在背板膜的生產中具有更廣泛的應用。

　　聚偏氟乙烯(PVDF)材料特點

　　聚偏氟乙烯是一種半結晶性的熱塑性氟樹脂，其中的C-F鍵具有鍵長短、鍵能高的特性，且F原子電負性大，在分子間易形成氫鍵，可以承受強酸強堿的腐蝕，同時耐紫外線輻照，抗長期老化，而且具有良好的加工能力和熱穩定性。PVDF上不含有親水基團，具有強疏水性，故可以充分地隔絕水汽。

　　聚偏氟乙烯(PVDF)改性

　　常用于PVDF改性的方法包括共混改性和表面改性。

　　共混改性即通過向PVDF樹脂中加入另一種樹脂或無機納米材料，進而達到改善PVDF性能的目的。其中比較典型的共混實現方式為熔融共混，通過密煉機等設備在高溫剪切作用下將高分子樹脂體系共混或與無機納米粒子共混。

　　表面改性包括表面涂覆改性、化學改性和接枝改性等。

　　表面涂覆改性指將被改性膜浸泡到親水分子溶液中沉積成膜或用親水性高分子物質對膜表面進行“涂層”處理，基于物理吸附作用分子間作用力較弱，所以親水性涂層在運行過程中容易脫落。

　　化學改性指通過強堿、強氧化劑處理使膜表面發生消除反應脫去HF形成雙鍵，再在酸性條件下發生親核反應于膜表面引入大量羥基改善膜表面親水性，羥基可進一步與其它改性基團反應。

　　接枝改性指通過低溫等離子體、紫外光和高能輻照等技術處理膜表面使生成活性自由基位點，進一步與親水性等功能性單體發生聚合反應，達到改善膜表面性質的目的。

　　改善親水性

　　PVDF膜表面具有很強的疏水性，難與PET等塑材有效粘結，故而需要對其進行親水性改性。

　　通過固相界面反應對PVDF膜進行表面磺化，從而得到表面親水性較好的PVDF膜。

　　利用自由基聚合在PVDF膜表面接枝丙烯酸，改善表面親水性。

　　采用LiOH作為浸蝕劑對PVDF膜表面進行分步處理改善親水性。

　　鑒于PVDF與EVA膠粘結性差的問題，利用紫外光接枝技術對含氟聚合物膜進行表面改性，將丙烯酸丁酯-三羥甲基丙烷三丙烯酸酯共聚物(PBA-TMPTA)接枝在含氟聚合物表面，大幅增強PVDF與EVA間的剝離強度。

　　Molly等用NaOH在相轉移催化劑條件下脫去PVDF中的HF，再用強氧化劑KClO3/H2SO4氧化不飽和基團，在膜表面引入羧基，使與水的接觸角降低10°。

　　此外，已報道的適合對PDVF進行共混改性進而改善親水性能的聚合物有聚甲基丙烯酸甲酯(PMMA)和聚丙烯腈(PAN)等。除有機聚合物可作為改性劑外，無機納米粒子如TiO2和Al2O3等也可通過共混改性增強PVDF的親水性。

　　提高機械性能和加工性能。

　　增強紫外線屏蔽能力

　　鑒于氟樹脂優異的耐候性、耐腐蝕性和機械強度，其作為光伏背板材料應用具有不可替代的地位。PVDF作為重要的氟材料，存在粘結力差、結晶形貌穩定性欠佳等問題，所以需要通過本體或表面改性對其進行性能優化，更好地滿足背板的設計和應用需求。
